Tìm hiểu về các loại đầu báo dạng tia (Projected Beam Detector)
Đầu báo khói tia thu phát của Hochiki có mã SPC-24 là cặp thiết bị gồm một đầu phát và một đầu thu. Chúng được lắp đối diện quay mặt vào nhau với khoảng cách tối đa giữa hai đầu là 100m. Đầu phát sẽ phát ra 1 tia hồng ngoại đến đầu thu. Khi đám cháy xảy ra, khói bay lên, che mất đường hồng ngoại, làm suy giảm tín hiệu của đầu thu. Khi tín hiệu đầu thu giảm đến ngưỡng báo động được cài đặt trước, đầu báo kích hoạt trạng thái báo cháy.
Với khu vực bảo vệ có diện tích lớn, trần cao nơi mà đầu báo khói điểm khó lắp đặt và bảo trì, ví dụ như phòng tập thể dục, giảng đường sẽ dùng đầu báo khói quang dạng tia (đầu báo beam). Có 2 loại đầu báo khói tia: loại thu – phát và loại phản xạ.

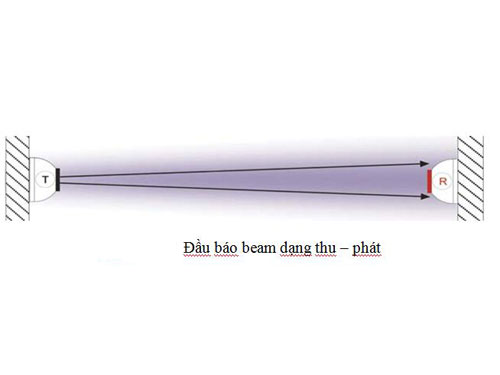

– Đầu báo khói tia loại thu– phát: gồm một đầu phát (T) và một đầu thu (R) hồng ngoại riêng biệt lắp đối diện với nhau trong khu vực cần bảo vệ.
Bài viết liên quan:

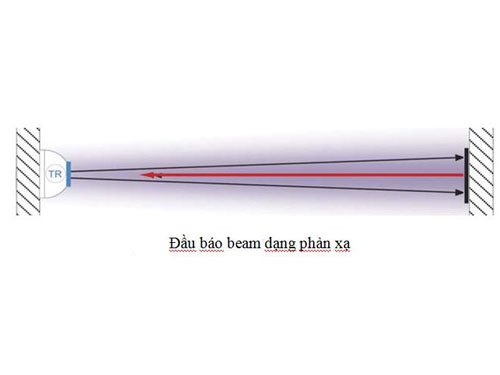

Đầu báo khói quang tia loại phản xạ: gồm một đầu báo kết hợp bộ phận phát và bộ phận thu trong cùng một vỏ và tấm phản xạ lắp đối diện với đầu báo trong khu vực cần bảo vệ.
Chiều dài bảo vệ của đầu beam là khoảng cách giữa đầu thu và đầu phát, hoặc giữa đầu báo và tấm phản xạ.
Nguyên lý hoạt động :
Đầu báo beam hoạt động dựa trên nguyên tắc làm mờ ánh sáng (light obscuration). Ở điều kiện môi trường sạch, không có khói, chùm tia hồng ngoại từ đầu phát (Transmiter) sẽ đến bộ phận cảm nhận ánh sáng đặt tại đầu thu (Reveiver) với một cường độ 100%. Điều đó được hiểu là độ làm mờ 0%, nói một các khác toàn bộ tia hồng ngoại đến được đầu thu.
Đầu báo beam được điều chỉnh độ nhạy theo mức được thiết lập sẵn, tính theo tỷ lệ phần trăm của độ che mờ hoàn toàn chùm tia chứ KHÔNG phải theo tỷ lệ hiện diện (nồng độ) của khói. Mức độ nhạy này, được xác định bởi nhà sản xuất, phụ thuộc vào chiều dài bảo vệ của đầu báo. Ví dụ: Khi đặt đầu báo có độ nhạy 25%, có nghĩa là khi 25% tín hiệu của tia bị làm mờ bởi khói, đầu báo sẽ chuyển sang tình trạng báo động.
Khi có cháy, khói từ đám cháy bay lên đi vào khu vực bảo vệ, cắt ngang đường hồng ngoại của đầu báo sẽ làm suy giảm tín hiệu hồng ngọai tới đầu thu. Khi độ làm mờ đạt tới ngưỡng báo động được đặt trước, đầu báo sẽ phát một tín hiệu báo động cháy.
Nếu đầu thu hoàn toàn không nhận được tia hồng ngọai (đầu phát bị hư, hoặc đứt dây, hoặc tia hồng ngọai bị che khuất 100%,…) đầu báo sẽ phát tín hiệu báo lỗi (trouble) để tránh báo giả.
Chú ý khi sử dụng đầu báo khói dạng tia
Sự thay đổi chậm của độ che mờ xảy ra, do bẩn hoặc bụi trên thấu kính của đầu báo, sẽ được bù trừ bởi một mạch vi điều khiển với chức năng giám sát liên tục cường độ tín hiệu và định kỳ hiệu chỉnh ngưỡng báo động và báo lỗi. Khi mạch tự bù trừ của đầu báo đạt đến ngưỡng giới hạn của nó, đầu báo sẽ phát tín hiệu báo lỗi, dấu hiệu yêu cầu dịch vụ bảo trì.
Khoảng cách bảo vệ của đầu beam từ vài mét đến 100 mét (hoặc nhiều hơn, tuỳ thuộc vào nhà sản xuất), do vậy đầu báo dạng beam rất phù hợp để bảo vệ ở những nơi có diện tích lớn, tầm nhìn không bị che khuất.
Theo NFPA72, đầu báo beam có thể bảo vệ một diện tích có chiều dài tối đa 100 m (330 ft) và khoảng cách theo chiều ngang (với tia hồng ngoại ở giữa) tối đa 18 m (60 ft), tương đương 1,800 m2 (19,800 sqft), trong khi đầu khói điểm có diện tích bảo vệ tối đa 83m2 (900 sqft).
Theo BS5839 part 1: Đầu khói điểm có đường kính bảo vệ tối đa 7.5 m, khoảng cách tối đa giữa 2 đầu báo là 10.5 m tương đương diện tích 110.25m2. Đầu báo beam cho phép bảo vệ một diện tích có chiều dài tối đa 100 m và chiều ngang (với tia hồng ngoại ở giữa) tối đa 15m, tương đương diện tích bảo vệ 1,500 m2.
