Hướng dẫn sử dụng thiết bị lập trình địa chỉ Hochiki TCH-B100/ TCH-B200

Dụng cụ lập trình địa chỉ cho thiết bị báo cháy Hochiki TCH-B100 được thiết kế sử dụng cho việc lập trình tất cả các thiết bị mô-đun, đầu báo dạng tương tự của hãng Hochiki. Thiết bị lập trình địa chỉ cầm tay TCH-B100 được thiết kế để lập trình các đầu báo và các loại module địa chỉ của hãng Hochiki. Thiết kế của thiết bị nhỏ gọn, nhẹ, hiệu năng cao và dễ sử dụng. Hoạt động từ nguồn điện của pin PP3, có thể cài đặt cho hơn 8000 thiết bị địa chỉ chỉ một viên pin. Bộ cài đặt địa chỉ cầm tay còn cho phép hiển thị giá trị của hiện tại của cảm biến.

Link sản phẩm:

Hướng dẫn sử dụng thiết bị lập trình địa chỉ Hochiki TCH-B100

Các tính năng tiêu chuẩn của dụng cụ lập trình địa chỉ cho thiết bị báo cháy Hochiki TCH-B100

– Thiết kế nhỏ gọn
– Dễ dàng sử dụng
– Cung cấp các thiết lập địa chỉ và đọc
– Có thể được sử dụng trên cả cảm biến và các module
– Có khả năng chẩn đoán để hiển thị giá trị tương tự
– Hơn 8000 thiết lập địa chỉ từ một pin.

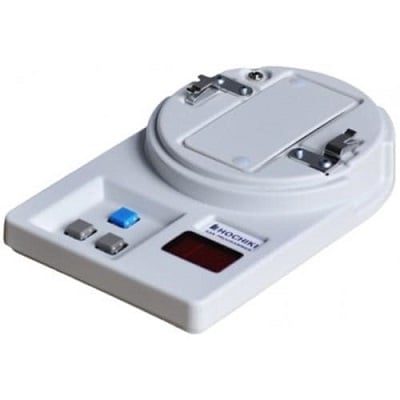

Dụng cụ lập trình cho thiết bị báo cháy địa chỉ Hochiki TCH-B100

Hướng dẫn cài đặt địa chỉ với bộ TCH-B100

– Cài đặt cảm biến vào lập trình, đảm bảo rằng cảm biến được lắp đúng vị trí phù hợp với rãnh.

– Nhấn nút màu xám để chuyển đổi lập trình bên trái. Một tin nhắn kiểm tra pin sẽ xuất hiện tiếp theo. Địa chỉ (cảm biến unprogrammed của thiết bị sẽ đọc địa chỉ 127).

– Đặt địa chỉ yêu cầu bằng cách tăng bên trái và các nút màu xám bên phải (màn hình sẽ hiển thị ba chấm nhấp nháy màu đỏ nếu địa chỉ đang được lập trình khác với địa chỉ hiện tại của thiết bị).

– Khi địa chỉ mong muốn là hiện tại, nhấn màu đỏ nút để lưu trữ địa chỉ đó. Ba dấu chấm đỏ trên màn hình sẽ không còn có mặt.

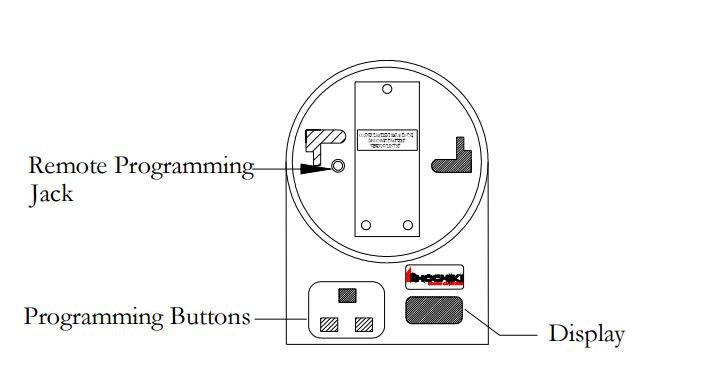

Các phím chức năng trên TCH-B100

– Phím màu xám phía dưới bên trái: Phím mở nguồn. Tự động đọc theo địa chỉ của một cảm biến. Thao tác sau đó sẽ thúc đẩy các thiết bị địa chỉ của mười.

– Phím màu xám bên phải: Tắt nguồn. Tạm địa chỉ thiết bị một.

– Phím màu đỏ: Lưu trữ các địa chỉ hiển thị và được sử dụng để đọc cảm biến analog
các cấp.

Chú ý: Trước khi lập trình, đảm bảo pin được kết nối.

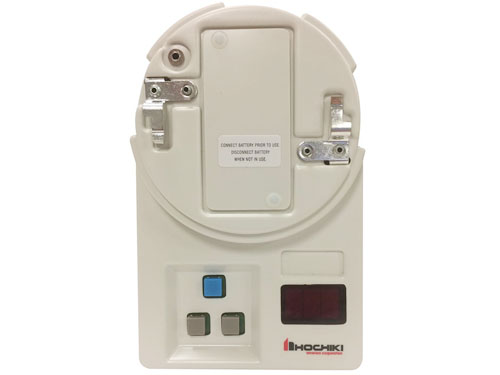

Hướng dẫn sử dụng thiết bị lập trình địa chỉ Hochiki TCH-B100/ TCH-B200

Hướng dẫn sử dụng bộ lập trình địa chỉ Hochiki

– Gắn đầu báo hoặc mô-đun vào thiết bị cài đặt địa chỉ.
– Bấm vào nút màu xám bên trái để bật thiết bị lên.Sau khi đã kiểm tra pin, màn hình hiện lên địa chỉ của thiết bị.
– Dùng nút màu xám bên trái hoặc bên phải để lựa chọn địa chỉ mong muốn. Bấm vào nút màu đỏ để ghi địa chỉ vào thiết bị. See FireNET Manual, pages 55 -58. Thiết bị TCH-B100 cũng cho biết trị số analog hiện tại của đầu báo.

– Gắn đầu báo vào, bấm vào nút màu xám bên trái để bật thiết bị lên. Không thay đổi địa chỉ hiện tại của đầu báo, bấm vào nút màu đỏ để đọc trị số analog của đầu báo.

Set địa chỉ cho thiết bị Hochiki bằng TCH-B200

Kiểm tra cảm biến

Lưu ý: cảm biến ion hoá đòi hỏi một thời kỳ ổn định 30 giây trước khi đọc giá trị tương tự nên được thực hiện.
1. Cài đặt các cảm biến và quyền lực lên lập trình như mô tả trước đó.
2. Nhấn nút “Red”. “A” sẽ xuất hiện trên màn hình tiếp theo là giá trị tương tự. Giá trị sẽ được cập nhật liên tục trong ba phút.
3. “ALG ‘cảm biến quang điện nên có một giá trị hiển thị từ 56-63. Các “AIE” cảm biến ion hóa nên có một giá trị hiển thị từ 52-73.



Giá trị ra khỏi các phạm vi này chỉ ra rằng các buồng cảm biến đã trở thành bị ô nhiễm. Tham khảo bản tin kỹ thuật “HA-96” để được hướng dẫn bảo dưỡng thích hợp hoặc trả lại bộ cảm biến để nhà máy để phục vụ.
