Nếu bạn chưa biết thì HRA-1000 (32, 64) là bộ hiển thị phụ dùng cho dòng trung tâm báo cháy HCP-1000 từ 8 đến 32 zone sản phẩm này có hộp đi kèm. Bộ hiển thị có mặt hiển thị rộng, đèn LED 2 màu, cho phép đặt nhãn tên cho từng zone. Để giúp các bạn hiểu rõ hơn về sản phẩm này chúng ta hôm nay sẽ tìm hiểu về cách thức sử dụng của nó.
Đánh giá sử dụng hiển thị phụ Hochiki HRA-1000 32/64

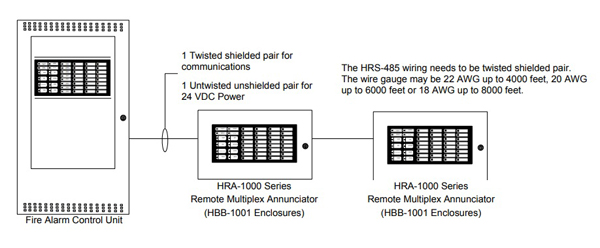

Dòng hiển thị phụ HRA-1000 sử dụng cho dòng tủ HCP-1000 thiết kế dạng mo-đun thích hợp cho các nhu cầu sử dụng khác nhau. Dòng hiển thị phụ HRA-1000 cho phép hiển thị các đèn tín hiệu trạng thái, cũng như điều khiển được tủ chính. Tủ hiển thị phụ kết nối với tủ chính thông qua đường truyền tín hiệu số RS-485 và sử dụng nguồn 24VDC.
Sử dụng module kết nối

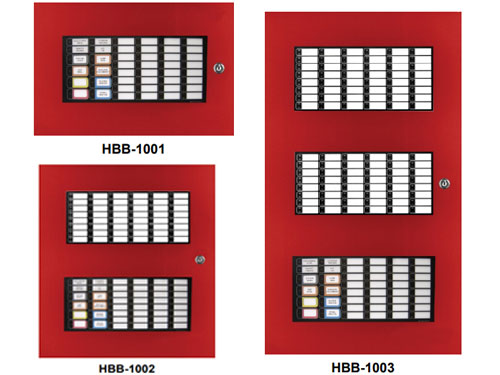

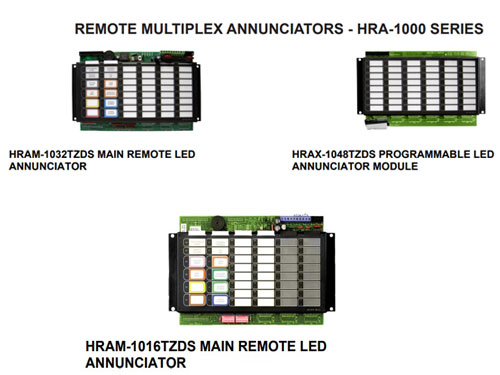

Về phần module kết nối mạch, có 2 mã phổ biến là: HRAM-1032TZDS là bo mạch chính gồm các phím chức năng, cổng đấu nối tín hiệu và 32 đèn LED hiển thị các zone, HRAM-1048TZDS là bộ mở rộng chỉ có 48 đèn LED hiển thị các zone. Về phần vỏ tủ có các mã HBB-1001 là bộ vỏ chứa được 1 mo-đun mạch chính HRAM-1032TZDS; mã HBB-1002 là bộ vỏ chứa được 1 mô-đun mạch chính HRAM-1032TZDS và 1 mô-đun mạch mở rộng HRAM-1048TZDS.
Bộ hiển thị phụ có hộp Hochiki HRA – 1000 ( 64 ), là bộ hiển thị dùng cho tủ trung tâm HCP- 1000 từ 40 – 60 Zone kết nối với tủ trung tâm thông qua RS485. Hochiki HRA – 1000( 64 02) có mặt hiển thị rộng, đèn Led 2 màu, cho phép dán mác trên mỗi zone.
Sê-ri HRA-1000 bao gồm ba mẫu khung gầm. Khung gầm chính của HRAM-1032TZDS bao gồm các nút giống như màng kín và đèn chỉ báo LED. Hoàn thiện với các tính năng và chỉ báo điều khiển chung, Khung gầm chính của HRAM-1032TZDS cung cấp tới 32 điểm thông báo và có thể được mở rộng với tối đa bốn Mô-đun khung gầm bộ bổ sung HRAX. Được xác định thông qua các công tắc DIP, Bộ điều khiển từ xa HRA-1000 được cấu hình tự động để phù hợp với cấu hình bảng điều khiển báo cháy.
Bộ khung công cụ bổ trợ HRAX-1048TZDS có cấu trúc cơ bản giống như Khung máy phát thanh chính và có thể cung cấp tới 48 điểm thông báo. Nó kết nối với Bộ thông báo chính HRAM1032TZDS hoặc Bộ khung công cụ bổ trợ HRAX-1048TZDS. Có thể kết nối tối đa bốn khung gầm bộ bổ sung HRAX1048TZDS với một HRAM-1032TZDS. Các phụ kiện đạt tiêu chuẩn với đèn LED hai màu để kết hợp các điểm báo động hoặc giám sát. Mỗi điểm hiển thị có thể được xác định bởi nhãn trượt vào bên cạnh đèn LED. Các mô-đun báo cáo có thể gắn vào năm thùng có kích thước khác nhau.
Đánh giá tính năng khi sử dụng hiển thị phụ Hochiki HRA-1000 32/64
- Bộ hiển thị phụ có dung lượng zone lớn.
- Cung cấp khả năng hiển thị và điều khiển thông qua 2 dạng module mạch, có thể tùy biến phù hợp với thực tế công trình: HRAM1032TZDS, HRAM1048TZDS.
- Có các chức năng Local Buzzer, Silence, Lamp Test.
- Có các đèn LED báo hiệu trạng thái tủ chính như: A.C. On, Common Trouble, Remote Failure, Aux.Disconnect, Acknowledge, General Alarm, Signal Silence, Test/Configuration Mode.
- Có thể điều khiển về tủ trung tâm các chức năng System Reset, Lamp Test, Fire Drill, Aux, Disconnect, Buzzer Silence, Signal Silence, General Alarm và Acknowledge.
- Các đèn Zone được thiết lập tự động hiển thị dạng báo cháy hay giám sát giống như thiết lập ở tủ trung tâm báo cháy thường.
Sơ qua về thông số kỹ thuật hiển thị phụ Hochiki HRA-1000 32/64
- HRA1000 (64) là bộ hiển thị phụ dùng cho dòng trung tâm báo cháy HCP1000 từ 8 đến 32 zone, có hộp. Bộ hiển thị có hộp với mặt hiển thị rộng, đèn LED 2 màu, cho phép đặt nhãn tên cho từng zone.
- Bộ hiển thị phụ cho dòng trung tâm báo cháy HCP1000.
- Kết nối với trung tâm báo cháy thông qua RS485, hiển thị tình trạng của trung tâm báo cháy.
- Mặt hiển thị rộng.
- Đèn LED hiển thị 2 màu.
- Có thể gắn nhãn tên cho từng zone.
- Phủ màn che giống nút nhấn và LED chỉ thị.
- Mỗi zone tự động hiển thị khác nhau như Alarm (Đỏ) và Supervisory (Amber) giống như HCP1000.
Về mặt sử dụng thì sản phẩm hiển thụ phụ Hochiki HRA-1000 32/64 phù hợp với khá nhiều nhu cầu của bạn có thể đáp ứng tốt với nhiều tính năng linh hoạt và khả năng tương thích. Theo dõi chuyên mục của chúng tôi để được cập nhật những thông tin bổ ích khác nhé!
