Hướng dẫn kết nối tủ FireNET với cáp hochiki để lập trình

Để có thể lập trình tủ FireNet được trên máy tính. chúng ta cần kết nối tủ và máy tính thông qua cable X187/S187 hoặc kết nối với cáp chuyển tín hiệu từ USB sang RS232 của Hochiki. Dưới đây là hướng dẫn chi tiêt thao tác này mà chúng tôi muốn gửi đến các bạn trong chuyên mục kỹ thuật hôm nay.

Hướng dẫn kết nối tủ FireNET với cáp hochiki để lập trình

  1. Cấu hình tối thiểu của máy tính để cài đặt và sử dụng phần mềm lập trình FireNET (FN) Loop Explorer :

  • PC có bộ xử lý Pentium II 300 MHz trở lên, nên dùng Pentium III.
  • Sử dụng hệ điều hành window 98 trở lên, nên dùng từ window 2000,xp.
  • Ô đĩa trống 100MB.
  • Ram 64 mb.
  • Chuột và bàn phím.
  • Ổ đĩa CD.
  • Màn hình màu VGA 256. Khuyến nghị SVGA @ 1024 x 768. Phần cứng tăng tốc giảm thiểu.
  • Cổng giao tiếp nối tiếp có thể được cấu hình là COM 1-8.
  1. Cách cài đặt :

Để cài đặt phần mềm FireNET ta làm như sau:

  • Bước 1 : Chạy dk3win.exe để cài đặt phần mềm Deskey DLL, làm theo hướng dẫn Cài đặt Wizard.
  • Bước 2 : Khởi động lại PC.
  • Bước 3 : Sao chép các tệp MLoopusa.exe & Mloop.htm từ thư mục cũ sang vị trí thư mục mới trên ổ cứng của bạn.
  • Bước 4 : Khởi chạy phần mềm bằng cách chạy MLoopusa.exe từ vị trí thư mức mới hoặc để ngoài Desktop máy tính để bàn của bạn để thực hiện việc này.
  1. Kết nối PC với TTBC FN :

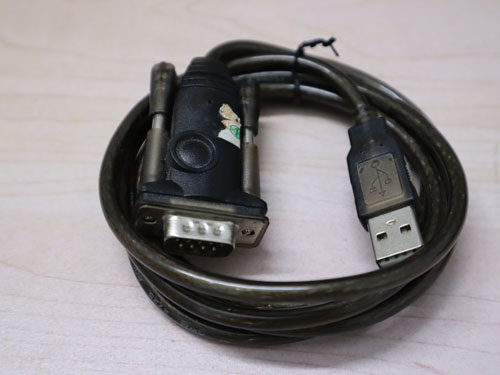

Cáp chuyển đổi USB sang RS232

Cáp chuyển đổi USB sang RS232

Hoặc

Kết nối PC của bạn với FireNET

Cách dễ nhất để chuyển dữ liệu cấu hình hệ thống của bạn giữa FireNET và PC chạy phần mềm Loop Explorer là kết nối trực tiếp PC của bạn với bảng điều khiển. Hướng dẫn về cách kết nối PC với bảng điều khiển FireNET.

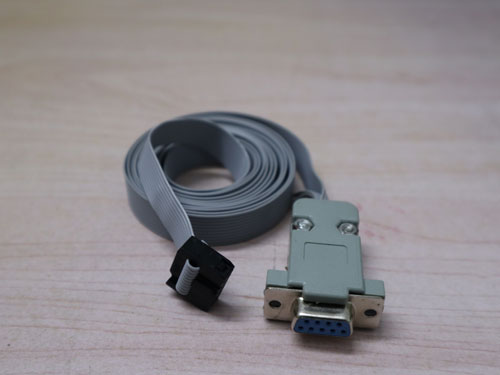

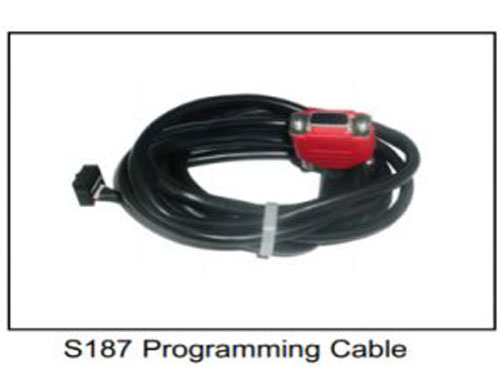

  • Cáp lập trình nối tiếp FN-X187 hoặc FN-S187.
  • Cắm đầu nối DB9 vào cổng COM mở trên PC.
  • Cắm đầu kia của cáp nối tiếp vào cổng RS232 ở mặt sau của cửa tủ – (J5 có nhãn là PC PC). Trên FireNET , cổng này nằm ở bên trái của tấm kim loại bên dưới các nút điều khiển.
  • Trong menu File, nhấp vào Optiom và đặt cổng COM thành cài đặt thích hợp (COM 1-8)

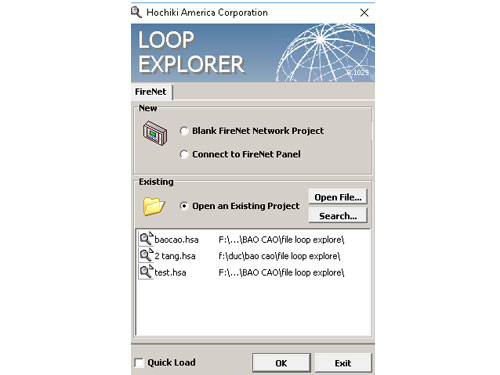

Tạo một Project mới. tiếp theo vào menu File/ Options

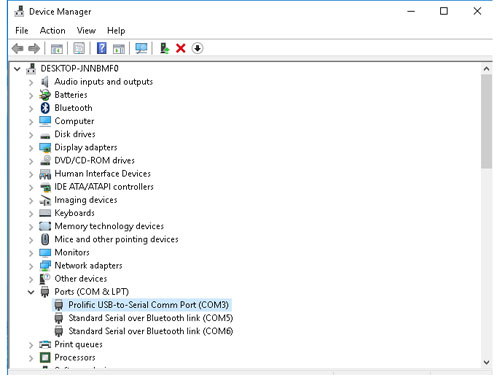

Xác định cổng Com bằng cách vào Device Manage

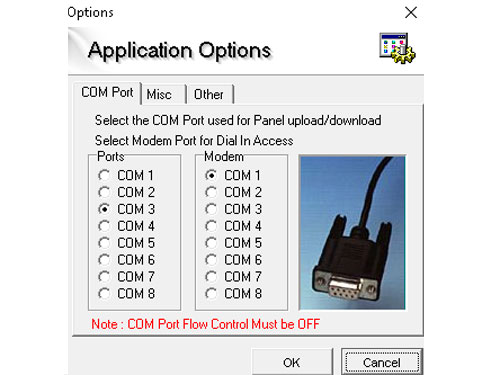

Chọn đúng cổng Com đã kết nối với máy tính. trên đây là COM3 nhấn Ok.
