Những module hay sử dụng trong hệ thống báo cháy Firenet L@titude

Những module mở rộng hay bổ sung những chức năng khác cho hệ thống chính luôn được người tư vấn hỗ trợ hướng dẫn người dùng để có thể tiết kiệm chi phí trong khâu mua sắm và lắp đặt. Tại hochiki-fire.com.vn cũng vậy chúng tôi luôn hướng đến nhu cầu của khách hàng để đưa ra phương án lựa chọn những thiết bị phù hợp nhất về giá cả cũng như chức năng để có được hiệu quả khi sử dụng cao nhất. Với tủ trung tâm hệ thống báo cháy Firenet L@tidute dưới đây là những module được sử dụng nhiều để nâng tầm sức mạnh cho hệ thống này.

Những module hay sử dụng trong hệ thống báo cháy Firenet Latitude

Module 16 Kênh IO (S2007)

– Gắn trên các khe cắm D – F ( tủ 4 khe cắm ).

– Gắn trên các khe cắm G – K ( tủ 8 khe cắm ).

– Cung cấp 16 mạch Input hoặc – Otput có thể lập trình.

– Có thể cài đặt thành.

– Tiếp điểm Input khô.

– Otput cực góp mở (âm) (tối đa 25mA cho mỗi output).

Card mở rộng kết nối đa phương tiện – S788-HA

– Gắn trên các khe cắm E h-ặc F (nếu không được trang bị GSM).

– Gắn trên các khe cắm F (nếu được trang bị GSM).

– Cung cấp kết nối tới mấy chủ sử dụng IP, GSM h-ặc Dialler.

– Cổng giao tiếp truyền thông cung cấp hệ thống để gởi dữ liệu/ thông tin tới máy chủ.

– Các dữ liệu này có thể truy cấp bằng việc sử dụng phần mềm Virtual Res-urce (VR) thông qua trình duyện web.

– Tính năng quản lý từ xa bằng phần mềm VR có thể giảm các lỗi, hỗ trợ kỹ thuật được cải thiện, bảo trì hiệu quả, giảm báo cháy giả, …

– Chức năng chủ yếu là một bộ phát tín hiệu báo động kỹ thuật số.

– Chức năng thứ yếu là để gia- tiếp với trung tâm dữ liệu ảo.

– Kết nối tới một mạng riêng tư hay công cộng thông qua:

~ 2 cổng Modem.
~ Cổng LAN.
~ Cổng GSM (thông qua mô đun bổ trợ).

– Chỉ có thể lắp đặt một bo giao tiếp truyền thông cho mỗi tủ.

– Có thể trang bị ch- các tủ khác tr-ng mạng nếu hệ thống yêu cầu.

Module mở rộng NAC

– Gắn trên các khe cắm D – F trong tủ 4 khe cắm.

– Gắn trên các khe cắm D – F và G – K trong tủ 8 khe cắm.

– Địa chỉ từ 1 tới 32 và được thiết lập bằng công tắc DIP.

– Cung cấp các mạch chuông đèn bổ sung:

4 mạch kiểu B.
2 mạch kiểu A.
1 mạch kiểu A và 2 mạch kiểu B.

– Có thể cấu hình đầu ra với các kiểu xung đầu ra khác nhau.

– Có thể cấu hình thành:

Nguồn giữ cửa từ.
Nguồn reset được.
Nguồn liên tục cố định.

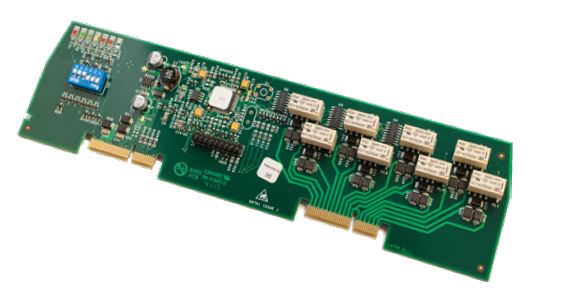

Card mở rộng 8 ngõ Rơ-le (S791)

– Gắn trên các khe cắm D – F trong tủ 4 khe cắm.

– Gắn trên các khe cắm D – F và G – K trong tủ 8 khe cắm.

– Địa chỉ từ 1 tới 32 và được thiết lập bằng công tắc DIP.

– Bo gồm 8 rờ-le.

– Cung cấp tiếp điểm VFCO lập trình được – NO hoặc NC.

– Mỗi rờ-le có thể cấu hình NO hoặc NC.

– Tải để chịu được 30Vdc @1A.

– Lập trình được thông qua LE2 hoặc trên tủ L@titude.

Bo tiển thị Zone (S771)

– Được lắp mặt trong của cửa tủ trung tâm điều khiển trên tấm khung giành cho bo hiển thị zone.

– Các bo được kết nối với bo hiển thị chính thành chuỗi bằng các cáp ruy–băng.

– Tối đa lên tới ba bo hiển thị zone, mỗi bo hỗ trợ 48 hiển thị zone báo cháy, có thể kết nối với tủ trung tâm FireNet L@titude để cung cấp hiển thị báo cháy cho 144 zone.

– Tủ sử dụng máy in chỉ có thể kết nối với duy nhất 1 bo hiển thị zone với 48 hiển thị zone.

– Ngoài ra một tủ được thiết kế đặc biệt có thể hỗ trợ kết nối với các cạc bổ sung nâng tổng số zone
hiển thị lên tới 2000 zone.

– Hai đèn trạng thái LED 49 và 50:

LED 50 – Heartbeat (nháy Đỏ).
LED 49 – Phát sáng khi nhận dữ liệu từ bo hiển thị chính.

Bo Zone

– Gắn trên các khe cắm D – F trong tủ 4 khe cắm.

– Gắn trên các khe cắm D – F và G – K trong tủ 8 khe cắm.

– Địa chỉ từ 1 tới 32 và được thiết lập bằng công tắc DIP.

– Cung cấp 8 zone kiểu B.

– Hỗ trợ 30 đầu báo thường và nút nhấn khẩn cấp mỗi zone.

Mỗi module mở rộng khác nhau đều có những công dụng khác nhau, nếu bạn biết kết hợp chúng một cách phù hợp thì có thể giảm thiểu được chi phí lắp đặt cũng như tiện lợi hơn trong quá trình sử dụng và quản lý hệ thống báo cháy của mình. Nếu bạn có thắc mắc xung quanh các mẫu module này vui lòng để lại thông tin cần hỗ trợ bên dưới để được nhân viên kỹ thuật của chúng tôi giải đáp sớm nhất.
