Trung tâm báo cháy Hochiki được sử dụng để chữa cháy một bộ phận không thể thiếu trong hệ thống báo cháy. Hình dáng của trung tâm báo cháy Hochiki được thiết kế đơn giản, dễ dàng lắp đặt với nhiều tính năng điều khiển hiển thị mặt tủ giúp cho bạn sử dụng cách đơn giản và dễ dàng.

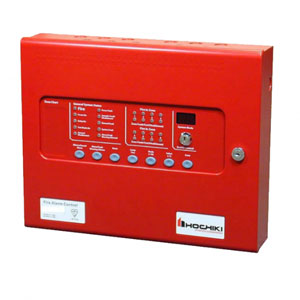

Hướng dẫn sử dụng trung tâm báo cháy Hochiki thường
Các trạng thái đèn hiển thị của tủ trung tâm báo cháy Hochiki thường
– Đèn “ZONE”:
+ Sáng đỏ : Báo động khu vực bị cháy.
+ Đèn vàng nhấp nháy: Chỉ sự cố báo lỗi đứt dây tín hiệu hoặc hở mạch Zone, trường hợp này phải kiểm tra xử lý gấp.
– Đèn “COMMON ALARM”: Báo động cháy với ánh sáng màu đỏ.
– Đèn “COMMON SUPERVISORY”: sáng vàng (nếu một Zone được cài đặt chế độ giám sát Superviory)
– Đèn “COMMON TROUBLE”: sáng vàng nhấp nháy, Báo lỗi chung, có một hoặc một số lỗi cần xử lý.
– Đèn “BATTERY TROUBLE”: sáng vàng. Kiểm tra bình điện dự phòng, có thể không được kết nối hoặc bị hư.
– Đèn “GROUND FAULT”: sáng vàng. Báo có sự cố nối đất, chạm max.
– Đèn “SIGNAL SILENCE”: sáng vàng nhấp nháy. Ngắt chuông còi báo động.
– Đèn “AUXILIARY DISC”: sáng vàng nhấp nháy. Ngắt Relay kích hoạt ngỏ ra ( Supervisory và Alarm).
– Đèn “SIG.ZONE TROUBLE”: sáng vàng nhấp nháy. Ngõ kết nối chuông bị lỗi.

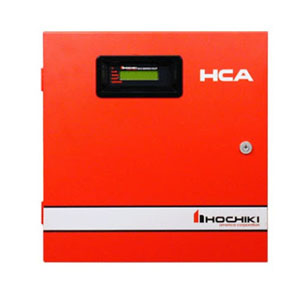

Trung tâm báo cháy Hochiki và điều khiển xả khí HCA-2, HCA-4, HCA-8
Hướng dẫn sử dụng tủ trung tâm báo cháy Hochiki thường
Trường hợp có cháy :
Khi có cháy xảy ra đèn Zone ứng với khu vực có cháy sẽ SÁNG, chuông khu vực và còi chính bên trong tủ báo cháy sẽ kêu. Ban quản lý hệ thống cần:
– Quan sát đèn trên tủ trung tâm báo cháy để xác định chính xác khu vực có cháy.
– Đã xác định được vùng cháy cần khẩn trương đến vùng có báo động để xác định chính xác vị trí cháy.
– Thực hiện đồng thời chữa cháy tại chỗ và thông báo cho cảnh sát PCCC qua đường dây nóng 114.
Thao tác sau khi chữa cháy :
– Khôi phục (RESET) lại hệ thống báo cháy, kiểm tra đảm bảo hệ thống vẫn hoạt động bình thường. Nếu hộp báo cháy báo động bằng tay thì phải RESET lại hộp trước khi RESET trung tâm báo cháy. Nếu thao tác ngược lại, hệ thống sẽ tiếp tục báo động trở lại.
– Kéo nút “System Reset” theo chiều mũi tên để RESET.
– Kiểm tra chắc chắc là hệ thống đã trở về trạng thái bình thường.
+ Đèn báo nguồn điện xoay chiều “A.C. ON” sáng
+ Các đèn khác đã tắt
Thao tác báo sự cố :
Thông báo ngay với đơn vị chuyên môn, kiểm tra sửa chữa
Tắt còi:
– Khi còi báo động chính – còi báo động gắn bên trong tủ báo cháy kêu tiến hành tắt còi: Nhấn vào công tắc “Buzzer Silence”, còi báo động tắt, đèn “Common Alarm” sáng.
– Nếu tủ trung tâm nhận được tín hiệu báo cháy khác, còi sẽ tiếp tục báo động.
Tắt chuông:
– Nếu công tắc “Signal Silencing” bị nhấn, tất cả chuông báo cháy bị tắt.

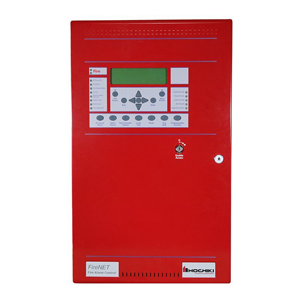

Hướng dẫn sử dụng tủ trung tâm báo cháy Hochiki FIRENET
Chức năng của các phím trên tủ trung tâm báo cháy HOCHIKI FIRENET
– Alarm Silence: Tắt chuông/Còi sau khi tủ báo cháy nhận tín hiệu báo động.
– Re-sound Alarm: Kích hoạt chuông/còi kêu trở lại sau khi đã tắt.
– Panel Sounder Silence: Tắt còi (buzzer) của tủ FireNet.
– More Fire Events: Xem tuần tự những thiết bị kích hoạt báo động.
– More Events: Xem tuần tự những sự cố xảy ra trong hệ thống.
– Reset: Reset tủ báo cháy FireNet trở về tình trạng bình thường sau khi báo động hoặc lật mạch.
– Fire Drill: Test tín hiệu báo cháy. Khi tủ báo cháy FireNet đã truy cập vào Cấp 2 (cần password hoặc chìa khóa), thì việc báo cháy thử (test) có thể thực hiện bằng cách nhấn nút Fire Drill. Nhấn nút này một lần nữa để chấm dứt việc test.
– Lamp Test: Thử đèn. Tất cả đèn và LED đều bật sáng.
– Programmable Function: Đặc tính nâng cao.
– Phím Phải/Trái: Dùng để di chuyển qua bên phải/trái trong memu của màn hình LCD.
– Phím Lên/Xuống: Dùng để di chuyển qua lên/xuống trong memu của màn hình LCD.
– ?: Menu giúp đỡ về trạng thái hiện tại của hệ thống.
Hoạt động của tủ trung tâm báo cháy HOCHIKI FIRENET khi có cháy
Khi có cháy xảy ra, đèn LED “Fire” tại tủ FireNet sẽ chớp, còi (buzzer) tại tủ sẽ kêu, và sẽ kích hoạt chuông – còi – đèn báo cháy có nối kết với hệ thống. Đồng thời, trên màn hình LCD, vị trí nơi có cháy xảy ra sẽ hiện lên bằng văn bản (có nội dung) như đã lập trình.
Có thể xem những sự cố cháy tiếp theo bằng cách nhấn nút “More Fire Events” và dùng nút mũi tên lên/xuống để xem bảng kê sự cố.
Muốn tắt chuông/còi, thì vào cấp truy cập 2 (Access Level 2) bằng cách bât công tắc “Enable Controls”, hoặc nhập password Cấp 2 rối nhấn nút “Alarm Silence”. Đèn Fire vẫn tiếp tục sáng, và chuông/còi sẽ tắt. Muốn kích họat chuông/ còi kêu trở lại thì nhấn phím “Resound Alarm”. Muốn tắt chuông/ còi/ đèn báo cháy và trả hệ thống về chế độ hoạt động bình thường thì nhấn nút “Reset”.
Trung tâm báo cháy địa chỉ 2 Loop FN-2127/220V
Trường hợp có sự cố kỹ thuật
Khi có sự cố kỹ thuật, còi (buzzer) tại tủ sẽ kêu, đèn LED “General Trouble” sẽ chớp, đèn LED chỉ định sự cố kỹ thuật cụ thể sẽ sang, và một thong tin về sự cố sẽ hiển thị trên màn hình LCD. Nếu cùng lúc có nhiều hơn một sự cố trouble xuất hiện, thì đèn LED “More Events” sẽ sáng. Nhấn phím “More Events” và phím mũi tên lên/xuống để xem menu các sự cố, nhấn mũi tên phải để mở menu muốn xem, và dùng phím mũi tên lên/xuống để xem các sự cố kỹ thuật. Nhấn phím “?” để xem những thong tin bổ sung. – Khi có sự cố kỹ thuật, hãy liên lạc ngay với người có trách nhiệm hoặc truy cập thiết bị báo cháy hochiki để được hỗ trợ. Bộ phận kỹ thuật của công ty Quốc Nam sẽ tư vấn miễn phí cho bạn.
