Tính toán nguồn điện cho hệ thống báo cháy đảm bảo tiêu chuẩn

Tính toán nguồn điện cho hệ thống báo cháy là khâu quan trọng hàng đầu nhằm đảm bảo hệ thống luôn vận hành ổn định, tin cậy trong mọi tình huống khẩn cấp. Người thiết kế và kỹ thuật viên cần xác định chính xác tải tiêu thụ, dung lượng ắc quy và phương án dự phòng, sao cho đáp ứng đầy đủ yêu cầu của tiêu chuẩn (như TCVN 7568-14:2025) cũng như điều kiện vận hành thực tế của công trình. Bài viết này của hochiki-fire.com.vnsẽ hướng dẫn phương pháp tính toán cụ thể, dễ áp dụng trong thiết kế thực tế, đồng thời cung cấp ví dụ minh họa chi tiết giúp bạn dễ dàng hiểu và triển khai trong công việc.

Nguồn điện là yếu tố sống còn, đảm bảo hệ thống báo cháy hoạt động liên tục và đáng kể trong mọi tình huống, kể cả khi mất điện lưới. Một nguồn điện được tính toán và thiết kế đúng tiêu chuẩn không chỉ giúp hệ thống hoạt động ổn định mà còn đảm bảo khả năng phát hiện và cảnh báo cháy kịp thời, giảm thiểu thiệt hại về người và tài sản.

Giới thiệu về tiêu chuẩn TCVN 7568-14:2025

TCVN 7568-14:2025 là tiêu chuẩn quốc gia quy định về thiết kế và lắp đặt hệ thống báo cháy, đây là tiêu chuẩn quan trọng cần chú ý trong tính toán nguồn điện cho hệ thống báo cháy. Được ban hành nhằm thay thế các phiên bản cũ, cập nhật những yêu cầu kỹ thuật hiện đại và phù hợp hơn với thực tiễn. Theo Cục Cảnh sát Phòng cháy, Chữa cháy và Cứu nạn, Cứu hộ, tiêu chuẩn này được xây dựng trên cơ sở các nguyên tắc quốc tế, sau đó điều chỉnh cho phù hợp với điều kiện Việt Nam. Một trong những điểm nổi bật của TCVN 7568-14:2025 là quy định rõ ràng về nguồn điện, đảm bảo hệ thống hoạt động ổn định và tin cậy trong mọi tình huống khẩn cấp.

Tiêu chuẩn này được hình thành từ nhu cầu tăng cường an toàn phòng cháy chữa cháy tại Việt Nam. Nó được phát triển dựa trên ISO 7240 – bộ tiêu chuẩn quốc tế về hệ thống phát hiện và báo cháy, với mục tiêu đảm bảo hiệu suất và độ tin cậy tối đa cho các hệ thống báo cháy, đặc biệt là nguồn điện cung cấp.

Hãy hình dung hệ thống báo cháy như một người lính gác trung thành, để luôn sẵn sàng bảo vệ, nó cần nguồn năng lượng ổn định và bền bỉ. TCVN 7568-14:2025 ra đời chính là để đảm bảo “người lính” ấy không bao giờ ngủ quên khi có sự cố xảy ra.

Nguyên tắc chung khi tính toán nguồn điện cho hệ thống báo cháy

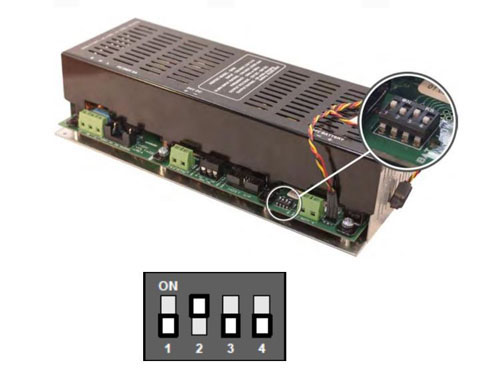

Khi thiết kế và tính toán nguồn cấp cho hệ thống báo cháy, cần đảm bảo nguồn chính (AC) và nguồn dự phòng (ắc quy, UPS, máy phát điện) luôn cung cấp đủ điện năng cho toàn bộ hệ thống trong mọi chế độ hoạt động.

Trước hết, cần xác định rõ các chế độ làm việc của hệ thống, bao gồm:

• Chế độ nghỉ (Standby);
• Chế độ báo động (Alarm);
• Chế độ thử nghiệm (Test);
• Chế độ báo lỗi (Fault).

Tính toán nguồn điện cho hệ thống báo cháy phải dựa trên kịch bản tải nặng nhất (worst-case) và bổ sung hệ số an toàn thích hợp. Đồng thời, cần đảm bảo điện áp cung cấp cho các thiết bị luôn trong giới hạn cho phép, tức là kiểm tra sụt áp trên đường dây và đảm bảo điện áp tối thiểu vẫn đủ để thiết bị vận hành ổn định.

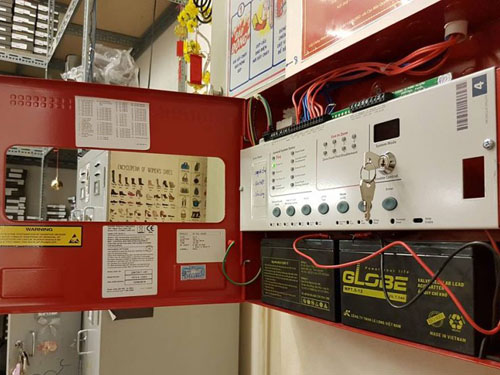

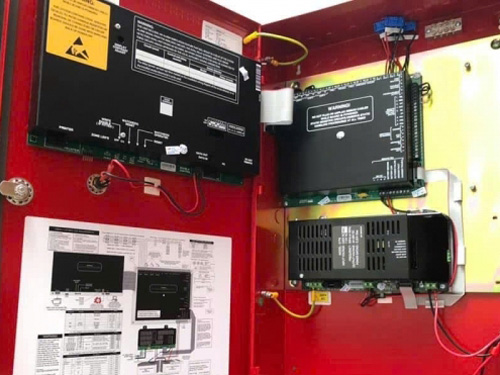

Yêu cầu về an toàn và nguồn dự phòng

Hệ thống báo cháy bắt buộc phải có hai nguồn điện độc lập:

1. Nguồn chính từ lưới điện.
2. Nguồn dự phòng (thường là ắc quy) có dung lượng đủ để duy trì hệ thống hoạt động trong thời gian chờ và báo động theo quy chuẩn.

Ngoài ra, cần trang bị:

• Bộ sạc tự động để nạp ắc quy khi có điện lưới.
• Bảo vệ quá tải và quá áp.
• Mạch chuyển đổi nguồn tự động và cảnh báo khi ắc quy yếu hoặc hư hỏng.

Thời gian dự phòng (Autonomy Time)

Thời gian dự phòng thông thường được thiết kế theo tiêu chuẩn:

• 24 giờ ở chế độ chờ (Standby).
• Cộng thêm 30 phút đến 2 giờ ở chế độ báo động (Alarm).

Giá trị chính xác được xác định theo tiêu chuẩn TCVN hoặc yêu cầu của chủ đầu tư. Trong trường hợp chưa có quy định cụ thể, có thể áp dụng 24 giờ + 30 phút hoặc tham khảo tiêu chuẩn EN 54-4 làm cơ sở thiết kế.

Các bước cơ bản trong tính toán nguồn điện cho hệ thống báo cháy

Phần này trình bày quy trình tính toán nguồn điện cho thiết bị hệ thống báo cháy theo từng bước cụ thể, giúp dễ dàng áp dụng cho mọi dự án thiết kế và thi công hệ thống báo cháy.

Bước 1: Lập danh sách thiết bị và thông số tiêu thụ điện

Liệt kê đầy đủ tất cả các thiết bị trong hệ thống, bao gồm:

• Tủ trung tâm báo cháy (FACP).
• Đầu báo khói, đầu báo nhiệt, đầu báo khói – nhiệt kết hợp.
• Nút ấn khẩn (Manual Call Point).
• Chuông, còi, loa hoặc bộ âm báo (Sounder/Base Sounder).
• Module giao tiếp, module giám sát.
• Các thiết bị trên đường loop (Loop Device), đèn LED hiển thị, modem giám sát, bộ sạc, bộ giám sát điện trở vòng, v.v.

Thu thập giá trị dòng tiêu thụ của từng thiết bị ở hai chế độ:

• Chế độ nghỉ (Quiescent/Standby).
• Chế độ báo động (Alarm).

Các thông số này cần được trích từ datasheet chính hãng để đảm bảo độ chính xác.

Bước 2: Xác định chế độ hoạt động và kịch bản tính toán

Xác định rõ các chế độ hoạt động của hệ thống:

• Nghỉ (Standby)
• Báo động (Alarm)
• Báo lỗi (Fault)
• Thử nghiệm (Test)

Lựa chọn kịch bản tính toán đại diện, thông thường là kịch bản tải cực đại — ví dụ, toàn bộ chuông/còi hoạt động đồng thời, hoặc theo kịch bản tiêu chuẩn quy định.
Ghi nhận thời gian hoạt động của từng chế độ:

• tstandbyt_{standby}tstandby: thời gian chờ (giờ)
• talarmt_{alarm}talarm: thời gian báo động (phút hoặc giờ)

Bước 3: Tính tổng dòng tiêu thụ cho từng chế độ

Tổng dòng điện tiêu thụ được xác định như sau:

Istandby=∑IquiescentiI_{standby} = \sum I_{quiescent_i}Istandby=∑Iquiescenti Ialarm=∑IalarmiI_{alarm} = \sum I_{alarm_i}Ialarm=∑Ialarmi

Nếu trong chế độ báo động, một số thiết bị vẫn duy trì dòng tiêu thụ ở chế độ nghỉ, cần cộng gộp đúng cách để có tổng dòng chính xác.
Tổng dòng cần thiết khi báo động = dòng nghỉ + phụ tải báo động.

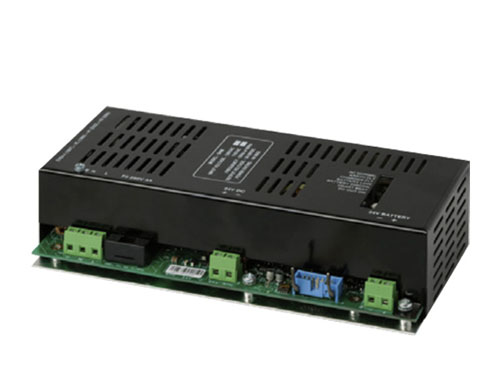

Bước 4: Tính dung lượng ắc quy và kiểm tra điện áp

Sử dụng công thức cơ bản để xác định dung lượng ắc quy (Ah) cần thiết dựa trên:

• Tổng dòng tiêu thụ ở từng chế độ.
• Thời gian duy trì theo tiêu chuẩn hoặc yêu cầu thiết kế.

Sau đó, kiểm tra lại điện áp hệ thống để đảm bảo nguồn cấp vẫn nằm trong giới hạn cho phép của thiết bị. (Phần công thức chi tiết trình bày ở mục sau.)

Bước 5: Kiểm tra sụt áp cáp và lựa chọn tiết diện dây dẫn

Tính toán mức sụt áp trên từng nhánh dây nhằm đảm bảo điện áp đến thiết bị ≥ điện áp hoạt động tối thiểu.
Nếu kết quả không đạt yêu cầu, có thể:

• Tăng tiết diện dây dẫn, hoặc
• Điều chỉnh cấu trúc mạch để tối ưu hóa đường truyền điện.

Ví dụ minh họa

Để minh họa cho phương pháp tính toán, dưới đây là ví dụ giả định. Lưu ý: Các giá trị dòng chỉ mang tính minh họa; trong thiết kế thực tế, phải sử dụng thông số từ datasheet của nhà sản xuất.

Giả định thiết bị và thông số tiêu thụ

Thông số thời gian và hệ số tính toán:

• Thời gian chờ: tstandby=24 giờt_{standby} = 24 \text{ giờ}tstandby=24 giờ.
• Thời gian báo động: talarm=0.5 giờt_{alarm} = 0.5 \text{ giờ}talarm=0.5 giờ (30 phút).
• Hệ số sử dụng ắc quy: D=0.8D = 0.8D=0.8.
• Hệ số an toàn: k=1.25k = 1.25k=1.25.

(Chú ý: quy đổi 1 mA = 0.001 A khi tính toán.)

Tính tổng dòng tiêu thụ

a. Ở chế độ chờ (Standby):

b. Ở chế độ báo động (Alarm):

Tính dung lượng ắc quy yêu cầu

Công thức tính dung lượng ắc quy (Ah):

CAh=Istandby×tstandby+Ialarm×talarmDC_{Ah} = \frac{I_{standby} \times t_{standby} + I_{alarm} \times t_{alarm}}{D}CAh=DIstandby×tstandby+Ialarm×talarm

Thay số:

CAh=2.25×24+6.23×0.50.8C_{Ah} = \frac{2.25 \times 24 + 6.23 \times 0.5}{0.8}CAh=0.82.25×24+6.23×0.5

Tính toán:

• 2.25×24=54.00 A⋅h2.25 \times 24 = 54.00 \, A·h2.25×24=54.00A⋅h.
• 6.23×0.5=3.115 A⋅h6.23 \times 0.5 = 3.115 \, A·h6.23×0.5=3.115A⋅h.
• Tổng = 57.115 Ah.

CAh=57.1150.8=71.39 AhC_{Ah} = \frac{57.115}{0.8} = 71.39 \, AhCAh=0.857.115=71.39Ah

Áp dụng hệ số an toàn k=1.25k = 1.25k=1.25:

CAh(final)=71.39×1.25=89.24 AhC_{Ah(final)} = 71.39 \times 1.25 = 89.24 \, AhCAh(final)=71.39×1.25=89.24Ah.

Kết luận của ví dụ

• Dung lượng ắc quy tối thiểu cần thiết: ≈ 89 Ah
• Lựa chọn thực tế:
  → Dùng ắc quy 12V–100Ah VRLA, hoặc 2 bình 12V–50Ah nối tiếp/tương ứng với điện áp hệ thống.
• Lý do: Dung lượng này đảm bảo bù trừ cho hao mòn, nhiệt độ và thời gian sử dụng lâu dài.

Ngoài ra, cần kiểm tra sụt áp đường dây để đảm bảo điện áp tại tủ trung tâm và thiết bị báo cháy không thấp hơn giới hạn vận hành.

FAQs – Câu hỏi liên quan về tính toán nguồn điện cho hệ thống báo cháy đảm bảo tiêu chuẩn

• Làm sao kiểm tra ắc-quy đã đủ tốt cho nghiệm thu? Thử thời gian dự phòng thực tế: ngắt nguồn lưới và đo thời gian hệ thống hoạt động đến khi không đảm bảo yêu cầu. Kiểm tra điện áp, dòng nạp và kiểm tra dung lượng bằng thiết bị chuyên dụng nếu cần.
• Làm thế nào để kiểm tra dung lượng ắc quy của hệ thống báo cháy? Để kiểm tra dung lượng ắc quy, bạn có thể thực hiện đo điện áp mạch hở và dưới tải, sử dụng thiết bị đo chuyên dụng hoặc kiểm tra thời gian duy trì hoạt động thực tế của hệ thống khi ngắt nguồn điện chính. Nên thực hiện bởi kỹ thuật viên có kinh nghiệm và tuân thủ quy trình an toàn.
• Sai lầm phổ biến khi tính toán nguồn điện cho hệ thống báo cháy là gì? Một sai lầm phổ biến là bỏ qua các yếu tố như sụt áp trên đường dây, ảnh hưởng của nhiệt độ đến ắc quy, hoặc không dự phòng cho sự mở rộng trong tương lai. Ngoài ra, việc không tính toán đúng đắn thời gian hoạt động ở chế độ báo động hoặc sử dụng hệ số an toàn không đầy đủ cũng là những sai lầm thường gặp .
• Tiêu chuẩn TCVN 7568-14:2025 áp dụng cho những loại công trình nào? Nó áp dụng cho nhà và công trình dân dụng, công nghiệp tại Việt Nam, bao gồm thiết kế và lắp đặt hệ thống báo cháy.

Tính toán nguồn điện cho hệ thống báo cháy theo TCVN 7568-14:2025 là một quá trình đòi hỏi sự chính xác và tuân thủ nghiêm ngặt quy trình kỹ thuật. Từ việc lập danh sách thiết bị, xác định dòng tiêu thụ cho từng chế độ hoạt động, tính toán thời gian dự phòng đến lựa chọn dung lượng ắc quy và bộ sạc phù hợp, mọi bước đều phải được thực hiện cẩn trọng và có cơ sở. Bên cạnh đó, theo hochiki-fire.com.vn các yếu tố thực tiễn như sụt áp trên cáp, ảnh hưởng của nhiệt độ, công tác bảo trì định kỳ và giám sát tình trạng nguồn cũng đóng vai trò quan trọng trong việc duy trì hiệu quả và độ tin cậy của hệ thống.
