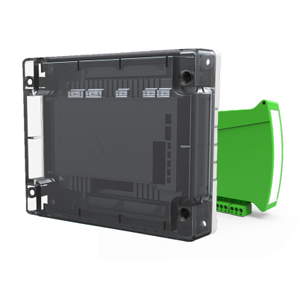

Giới thiệu sản phẩm module 2 ngõ vào giám sát dòng 4-20mA – CHQ-FTM
Hochiki CHQ-FTM là module địa chỉ 2 ngõ vào giám sát tín hiệu analog 4–20mA, được thiết kế để kết nối các thiết bị đầu ra dòng điện analog với hệ thống báo cháy địa chỉ Hochiki ESP. Thiết bị hỗ trợ 2 ngõ vào độc lập, cho phép giám sát đồng thời hai thiết bị có tín hiệu 4–20mA, chẳng hạn như đầu dò gas, cảm biến ngọn lửa, cảm biến công nghiệp hoặc thiết bị giám sát môi trường.
Mỗi ngõ vào có thể được cấu hình với ngưỡng cảnh báo analog riêng biệt, giúp hệ thống phản hồi linh hoạt theo từng điều kiện đo lường cụ thể. CHQ-FTM sử dụng 1 địa chỉ loop duy nhất, cấp nguồn trực tiếp từ loop, đồng thời hỗ trợ 2 ngõ ra LED từ xa để hiển thị trạng thái cảnh báo hoặc hoạt động từ vị trí bên ngoài. Thiết bị phù hợp cho các ứng dụng yêu cầu tích hợp thiết bị đo lường công nghiệp vào hệ thống báo cháy địa chỉ.
Tính năng nổi bật của module 2 ngõ vào giám sát dòng 4-20mA – CHQ-FTM
- Module địa chỉ 2 ngõ vào giám sát analog 4–20mA
- Giám sát đồng thời 2 thiết bị độc lập
- Hỗ trợ tín hiệu đầu vào chuẩn công nghiệp 4–20mA
- Cấu hình ngưỡng analog độc lập cho từng ngõ vào
- Sử dụng 1 địa chỉ loop duy nhất
- Cấp nguồn trực tiếp từ loop
- Hỗ trợ 2 ngõ ra LED hiển thị từ xa
- Tương thích kết nối đầu dò gas, cảm biến ngọn lửa, cảm biến công nghiệp
- Có phiên bản gắn DIN rail
- Hỗ trợ hộp bảo vệ ngoài trời nâng cấp IP khi cần
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | CHQ-FTM |
| Loại thiết bị | Module 2 ngõ vào giám sát analog |
| Số ngõ vào | 2 |
| Loại tín hiệu đầu vào | 4–20mA |
| Dải đo toàn phần | 0–25.5 mA |
| Dải hoạt động chuẩn | 4–20 mA |
| Điện trở EOL | 10 kΩ ±5%, 0.25W |
| Số địa chỉ loop | 1 |
| Giao thức | Hochiki ESP |
| Điện áp hoạt động | 17 – 41 VDC |
| Dòng chờ | 330 µA |
| Dòng tiêu thụ khi polling | 22 mA ±20% |
| Dòng ngắn mạch tối đa (loop) | 1 A |
| Ngõ ra phụ | 2 ngõ LED hiển thị từ xa |
| Ngõ ra nguồn | 17–41 VDC, giới hạn dòng 8 mA |
| Nhiệt độ hoạt động | -20°C đến +40°C |
| Độ ẩm hoạt động | 95% RH không ngưng tụ |
| Cấp bảo vệ | IP20 |
| Kiểu lắp đặt | Gắn tủ / DIN rail |
| Thương hiệu | Hochiki |
Ứng dụng
Hochiki CHQ-FTM phù hợp cho:
- Giám sát đầu dò khí gas
- Kết nối cảm biến ngọn lửa
- Giám sát cảm biến công nghiệp analog
- Hệ thống giám sát môi trường
- Nhà máy sản xuất
- Phòng máy kỹ thuật
- Kho hóa chất
- Nhà xưởng công nghiệp
- Hệ thống BMS tích hợp báo cháy
- Các ứng dụng cần tích hợp tín hiệu 4–20mA vào hệ thống báo cháy
CHQ-FTM là giải pháp lý tưởng để tích hợp các thiết bị đo lường công nghiệp chuẩn 4–20mA vào hệ thống báo cháy địa chỉ Hochiki một cách an toàn, linh hoạt và hiệu quả.
