Giới thiệu sản phẩm module 2 ngõ ra rơ le, 1 ngõ vào giám sát – CHQ-DRC2(SCI)

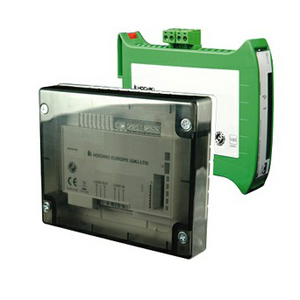

Hochiki CHQ-DRC2(SCI) là module điều khiển rơ le kép địa chỉ (Dual Relay Controller) được thiết kế để cung cấp khả năng điều khiển thiết bị ngoại vi trong hệ thống báo cháy địa chỉ Hochiki ESP. Thiết bị tích hợp 2 ngõ ra rơ le chuyển mạch độc lập cho phép điều khiển riêng biệt các thiết bị như damper chống cháy, quạt hút khói, shutdown thiết bị kỹ thuật hoặc các hệ thống phụ trợ khác. Ngoài khả năng điều khiển đầu ra, module còn tích hợp 1 ngõ vào giám sát, có thể sử dụng để theo dõi lỗi nguồn cục bộ hoặc nhận tín hiệu trạng thái từ thiết bị ngoại vi.
CHQ-DRC2(SCI) được cấp nguồn trực tiếp từ loop, sử dụng 1 địa chỉ loop duy nhất, đồng thời tích hợp bộ cách ly ngắn mạch SCI giúp đảm bảo độ an toàn và ổn định cho hệ thống. Thiết bị hỗ trợ phiên bản lắp DIN rail, đồng thời có thể lắp kèm hộp bảo vệ để nâng cấp khả năng bảo vệ môi trường khi cần.
Tính năng nổi bật của module 2 ngõ ra rơ le, 1 ngõ vào giám sát – CHQ-DRC2(SCI)
- Module địa chỉ tích hợp 2 ngõ ra rơ le + 1 ngõ vào giám sát.
- 2 ngõ ra rơ le độc lập, điều khiển riêng biệt.
- 1 ngõ vào giám sát nhận tín hiệu trạng thái thiết bị.
- Phù hợp điều khiển damper, quạt hút, shutdown hệ thống kỹ thuật.
- Sử dụng 1 địa chỉ loop duy nhất.
- Cấp nguồn trực tiếp từ loop.
- Tích hợp bộ cách ly ngắn mạch SCI.
- Hỗ trợ phiên bản lắp DIN rail.
- Cấu hình địa chỉ đơn giản bằng DIL switch.
- Độ tin cậy cao, phù hợp hệ thống báo cháy chuyên nghiệp.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | CHQ-DRC2(SCI) |
| Loại thiết bị | Module 2 relay output + 1 monitored input |
| Số ngõ ra | 2 |
| Số ngõ vào | 1 |
| Loại ngõ ra | Relay chuyển mạch độc lập |
| Tải tiếp điểm relay | 30VDC @ 1A |
| Giao thức | Hochiki ESP |
| Số địa chỉ loop | 1 |
| Điện áp hoạt động | 17 – 41 VDC |
| Dòng tiết kiệm | 170 µA |
| Dòng chờ | 300 µA |
| Dòng tiêu thụ khi polling | 22 mA ±20% |
| Dòng khi ngắn mạch | 8 mA |
| Dòng ngắn mạch tối đa (loop) | 1 A |
| Cài đặt địa chỉ | DIL Switch |
| Tích hợp bộ cách ly | Có |
| Kiểu lắp đặt | Gắn tủ / DIN rail |
| Thương hiệu | Hochiki |
Ứng dụng
Hochiki CHQ-DRC2(SCI) phù hợp cho:
- Điều khiển damper chống cháy.
- Điều khiển quạt hút khói.
- Shutdown AHU / HVAC.
- Điều khiển thiết bị điện phụ trợ.
- Giám sát lỗi nguồn cục bộ.
- Nhận tín hiệu trạng thái thiết bị ngoại vi.
- Tích hợp hệ thống BMS.
- Nhà máy sản xuất.
- Trung tâm thương mại.
- Tòa nhà văn phòng.
CHQ-DRC2(SCI) là giải pháp điều khiển đa năng, giúp mở rộng khả năng điều khiển và giám sát thiết bị ngoại vi trong hệ thống báo cháy địa chỉ Hochiki một cách hiệu quả và linh hoạt.
